Submetering voor 22 huurders in een kantoorgebouw in Nieuw Zuid, Antwerpen

Context

Het gebouw telt meerdere verdiepingen met kantoren en een winkel op het gelijkvloers. FICO, de eigenaar, wil het verbruik per huurder en van de gemeenschappelijke installaties kennen en het binnenklimaat opvolgen. Moonfish stelde het meetplan op. Wij voerden de elektrische integratie uit.

De uitdaging

Volle verdeelborden in een gebouw dat in gebruik is, een hoofdmeting op een aansluiting van 1000 A en bijkomende metingen op de koelmachines. Elke huurder kreeg een eigen meetpunt, met een vaste meetpuntcode uit het meetplan, zodat elke meting terug te vinden is.

Onze aanpak

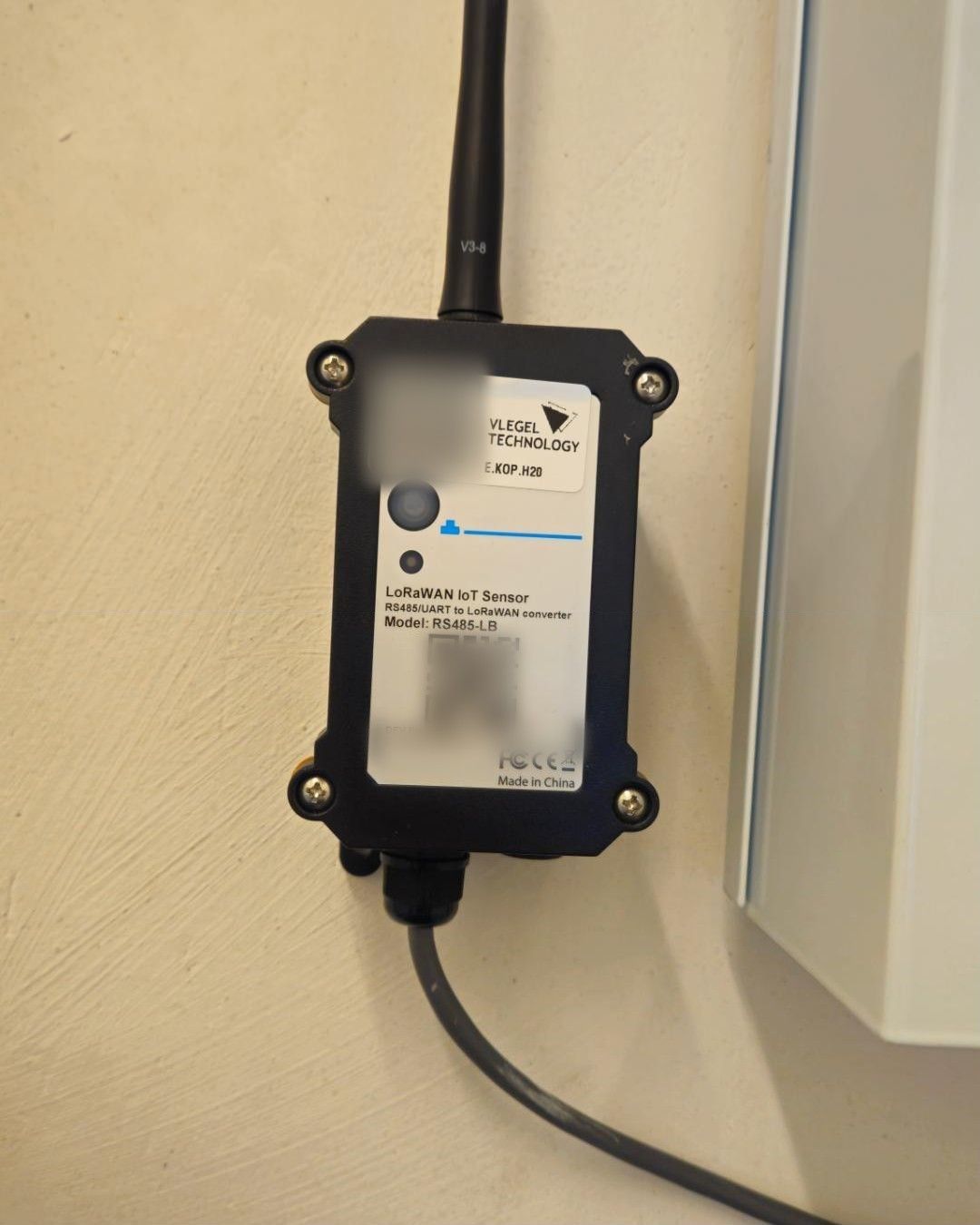

Per huurder plaatsten we een energiemeter in het verdeelbord, met een LoRaWAN-converter die de meting draadloos doorstuurt. Voor de gemeenschappelijke delen kwam er een hoofdmeting met Rogowski-spoelen. Daarna plaatsten en registreerden we de klimaatsensoren per ruimte en zetten we ze op een overzichtsplan.

Uitgevoerde werkzaamheden

• Twee meetkasten met gateway

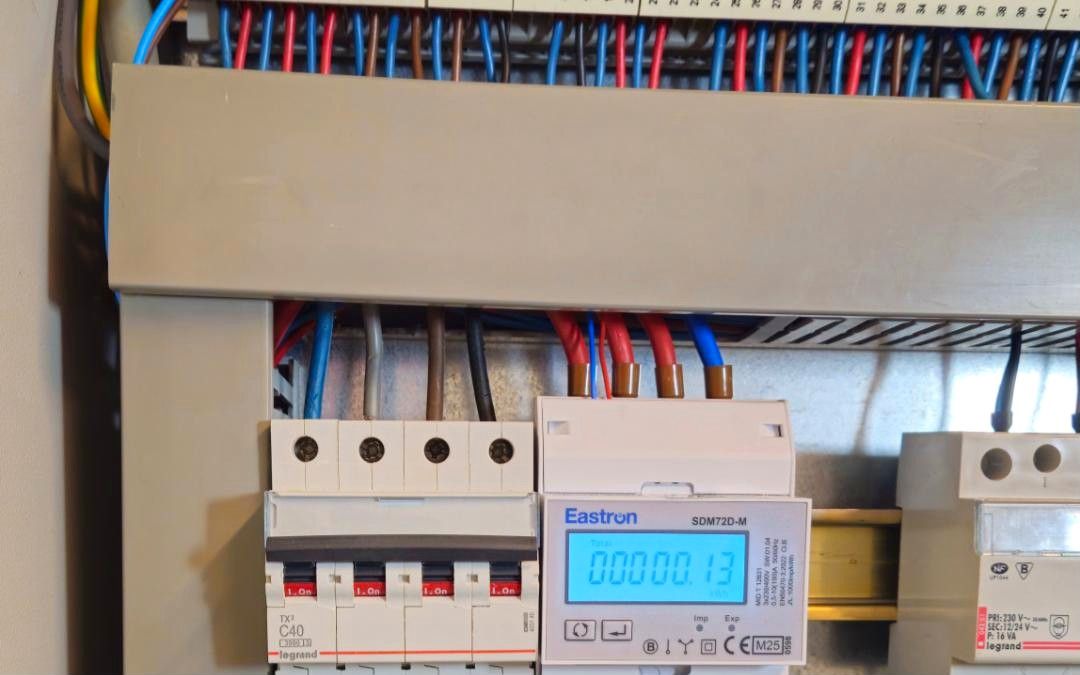

• Een energiemeter per huurder (22 meetpunten), draadloos uitgelezen via LoRaWAN
• Hoofdmeting van de gemeenschappelijke delen op 1000 A met Rogowski-spoelen
• Bijkomende metingen op de voeding van de koelmachines

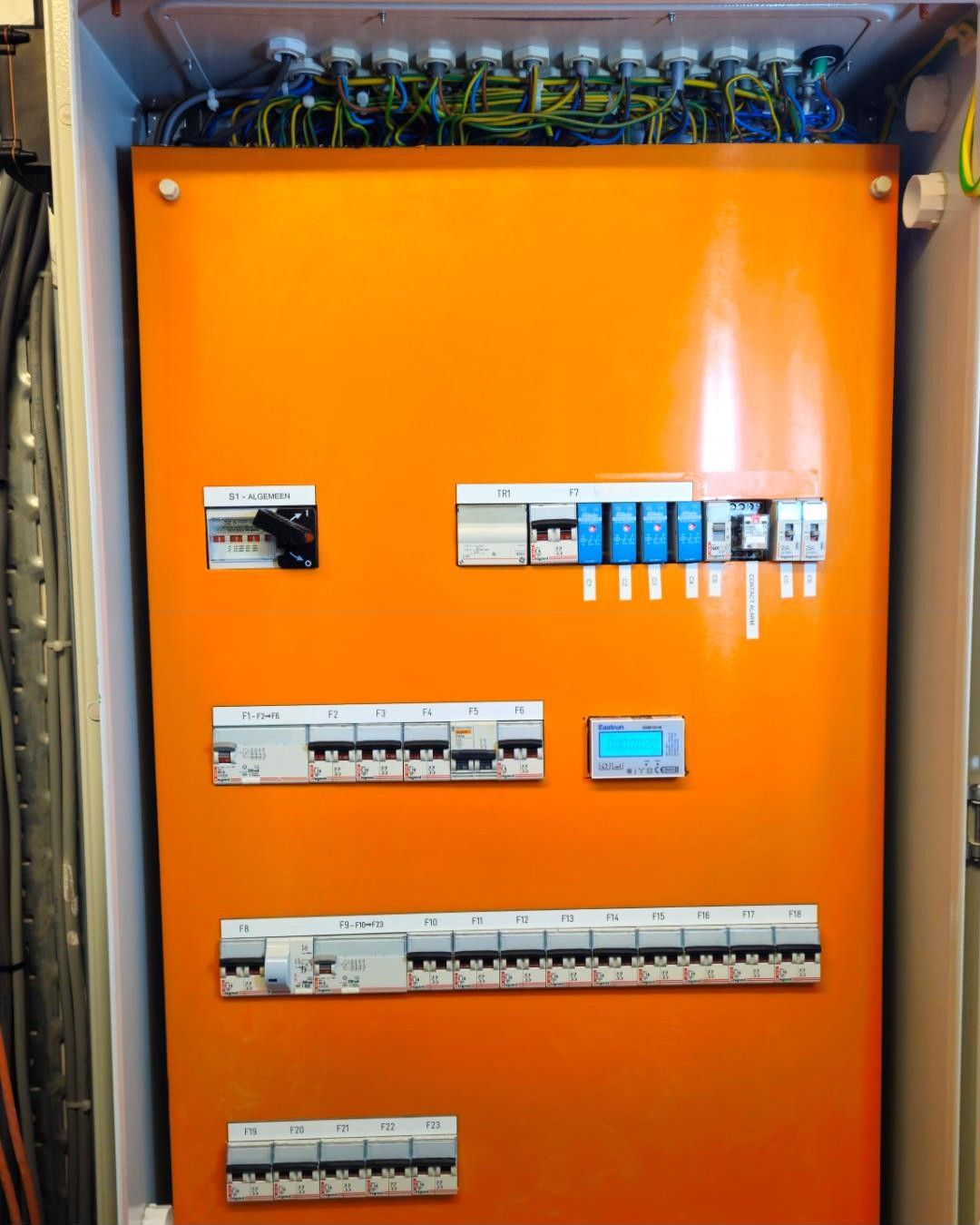

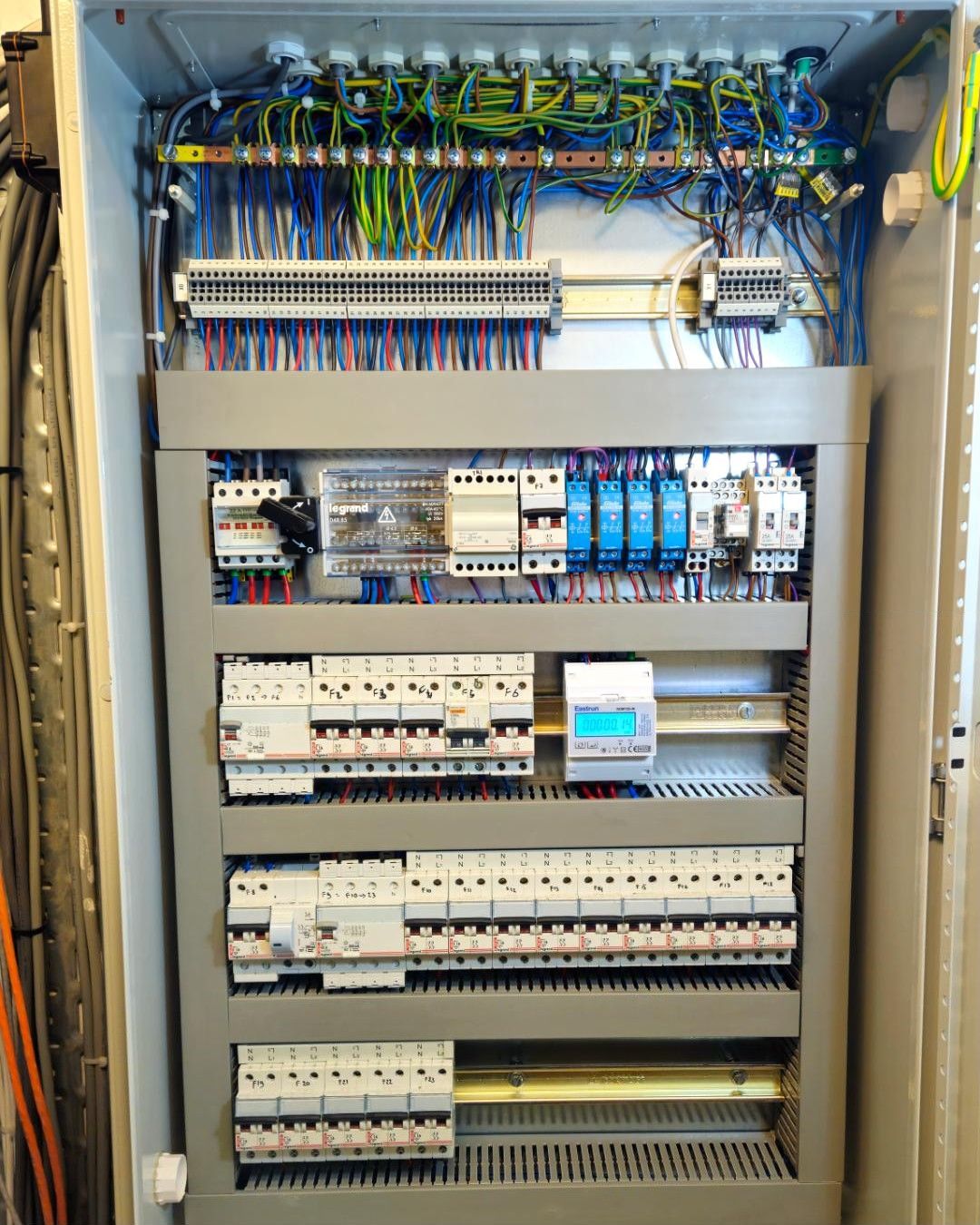

• Aanpassingen in de verdeelborden om plaats te maken voor de meters

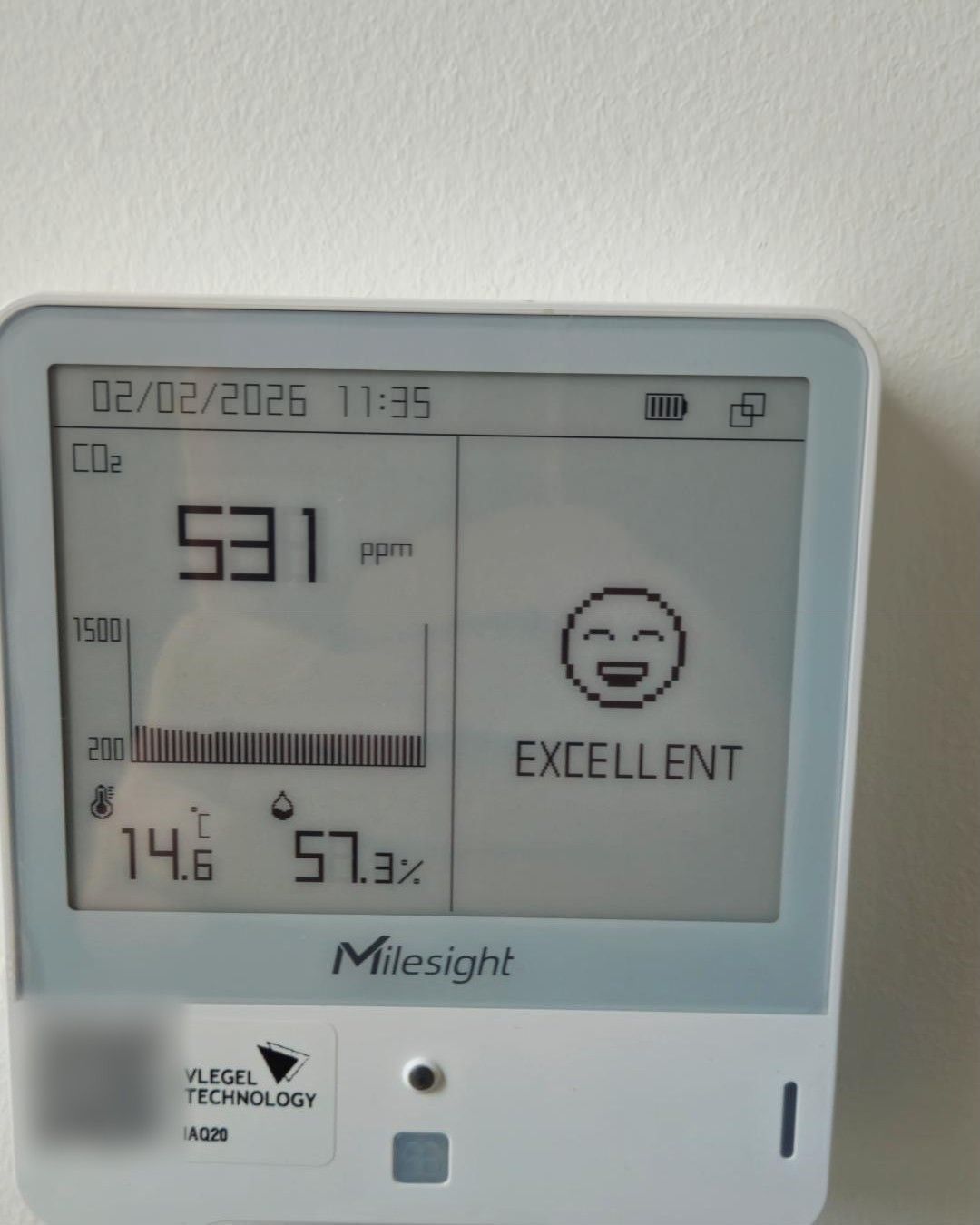

• Plaatsing en registratie van de klimaatsensoren, met overzichtsplan
• Afstemming met de installateur van de zonnepanelen

Resultaat

De metingen per huurder, de hoofdmeting en de sensoren zijn geplaatst en geregistreerd, en het overzichtsplan van de sensoren is opgeleverd. Het was het eerste installatieproject van Teuwen BV en Moonfish.

Wat dit voor u betekent

Wilt u het verbruik per huurder correct kunnen doorrekenen? Dan moet elke meting op de juiste kring zitten en terug te vinden zijn. Wij plaatsen de meters op de juiste kring en volgen daarbij de meetpuntcodes uit het meetplan.
