Zeven kopmetingen bij NOF Metalcoatings in Grobbendonk

Context

De productiesite heeft een eigen hoogspanningscabine en meerdere laagspanningsborden. NOF wil per grote groep van verbruikers, en voor de laadpalen, weten wat er verbruikt wordt. Moonfish stelde het meetplan op. Wij voerden de elektrische integratie uit.

De uitdaging

Meten op bestaande kringen in het hoogspanningslokaal, met beperkte ruimte en op een site met strikte veiligheidsregels. Vooraf stelden we een risicoanalyse en werkinstructies op.

Onze aanpak

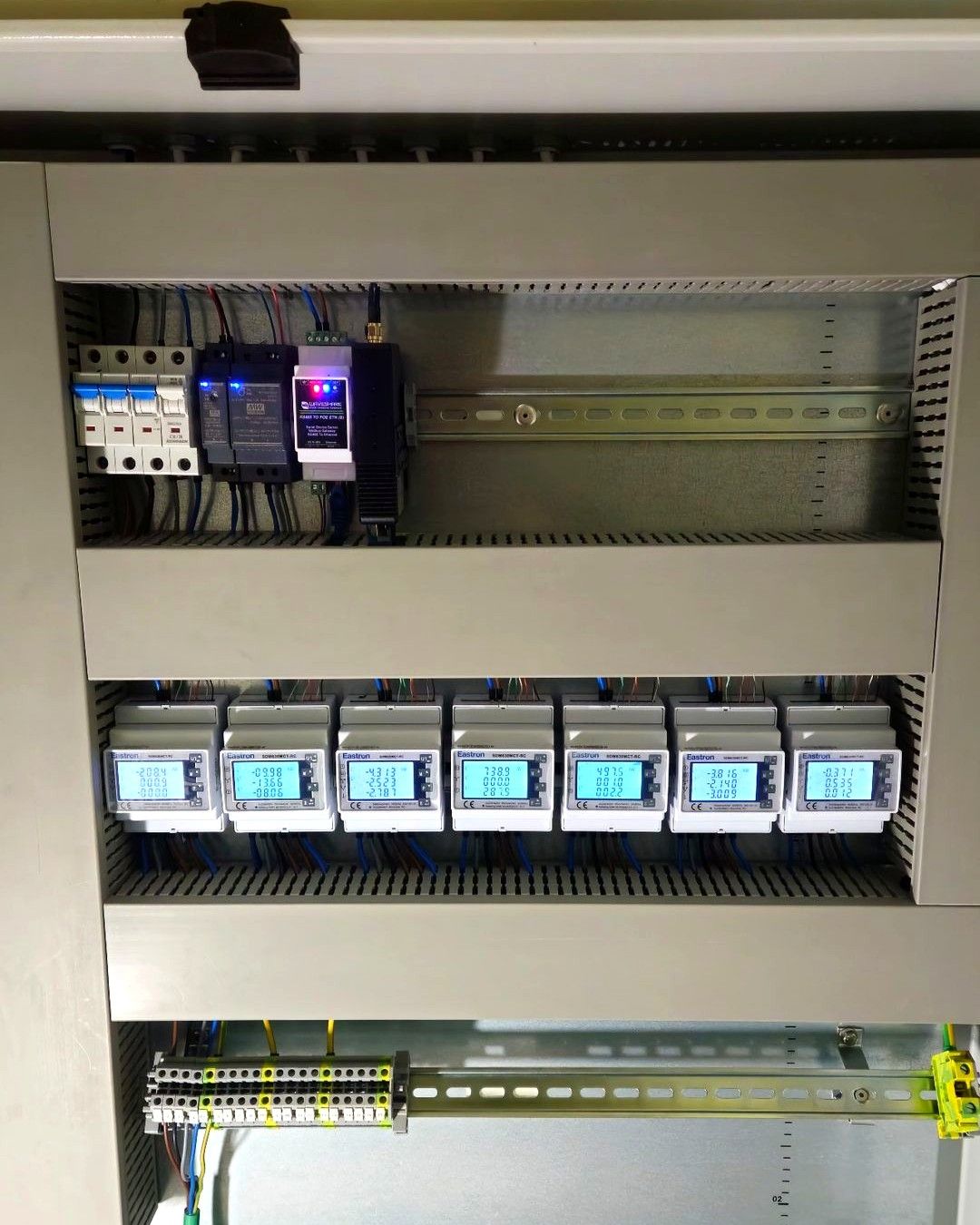

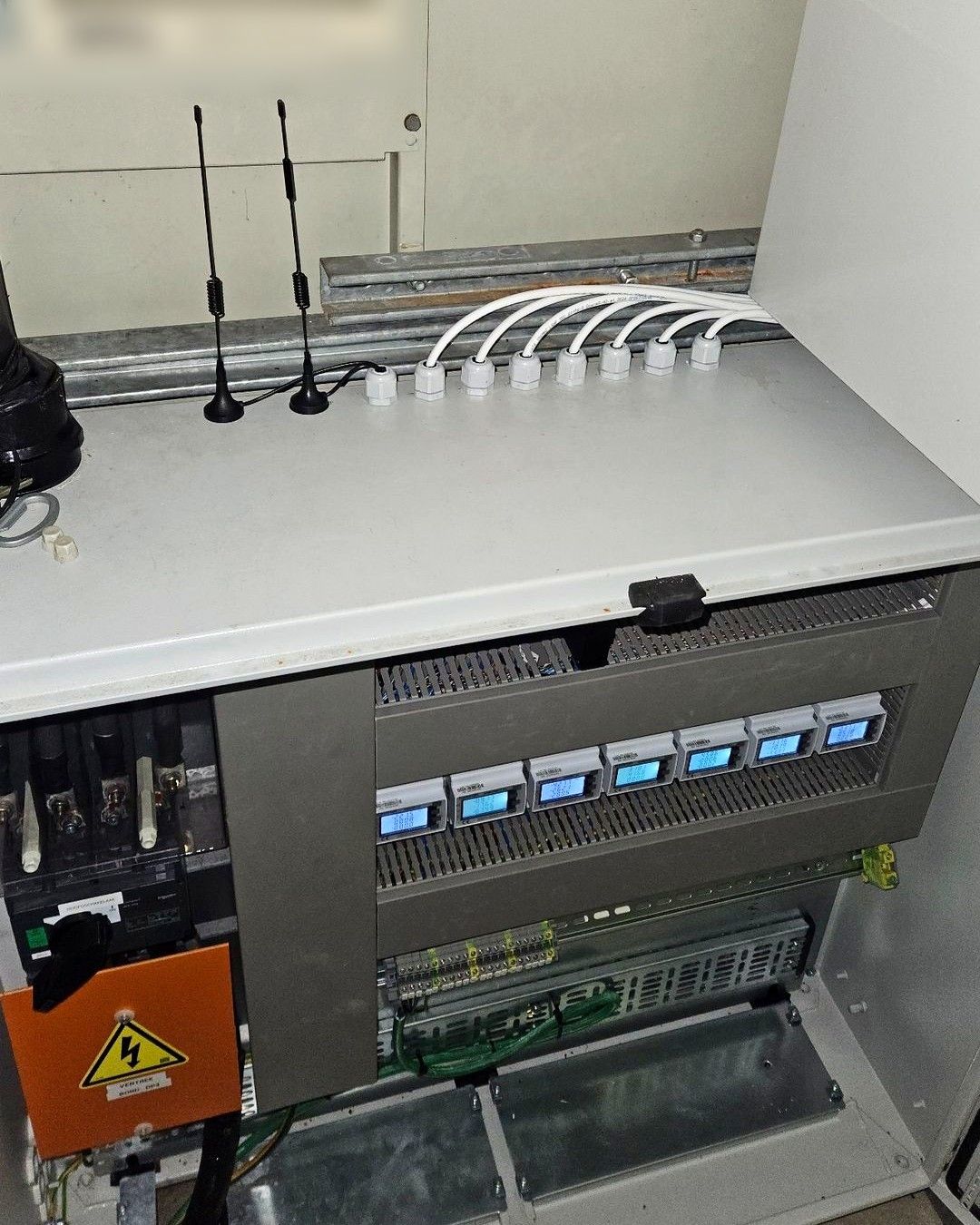

Na de veiligheidsvoorbereiding plaatsten we de gateway en de voedingen in een vrij verdeelbord. De metingen gebeuren met flexibele Rogowski-spoelen, die we rond de bestaande kabels legden en op de meters aansloten. Daarna volgden de communicatiebekabeling, de adressering en de controle van de metingen samen met Moonfish.

Uitgevoerde werkzaamheden

• Risicoanalyse (TRA) en werkinstructies voor de site
• Gateway (LTE/LoRaWAN) met 5 V- en 24 V-voeding in een vrij verdeelbord
• Zeven driefasige metingen met flexibele Rogowski-spoelen
• Modbus-bekabeling en adressering van de meters
• Controle van de metingen samen met Moonfish
• Elektrisch schema van de meetinstallatie

Resultaat

De zeven meetpunten zijn aangesloten, geadresseerd en samen met Moonfish gecontroleerd, en de meetinstallatie is vastgelegd in een elektrisch schema. Na de indienststelling volgden we de metingen nog op in de nazorg.

Wat dit voor u betekent

Wilt u weten wat uw productie, uw laadpalen of een afdeling verbruikt? Met kopmetingen in de bestaande borden wordt dat zichtbaar. Rogowski-spoelen worden rond de bestaande kabels gelegd, zonder dat de installatie zelf omgebouwd moet worden.
