Energiemonitoring op bestaande meters bij Jumbo Dendermonde
In de nieuwe Jumbo in Dendermonde had de installateur van het gebouw energiemeters in het hoofdverdeelbord voorzien. Als installatiepartner van Moonfish koppelden wij die meters aan een EMS-kast met gateway, voor uitlezing door Moonfish.
Context

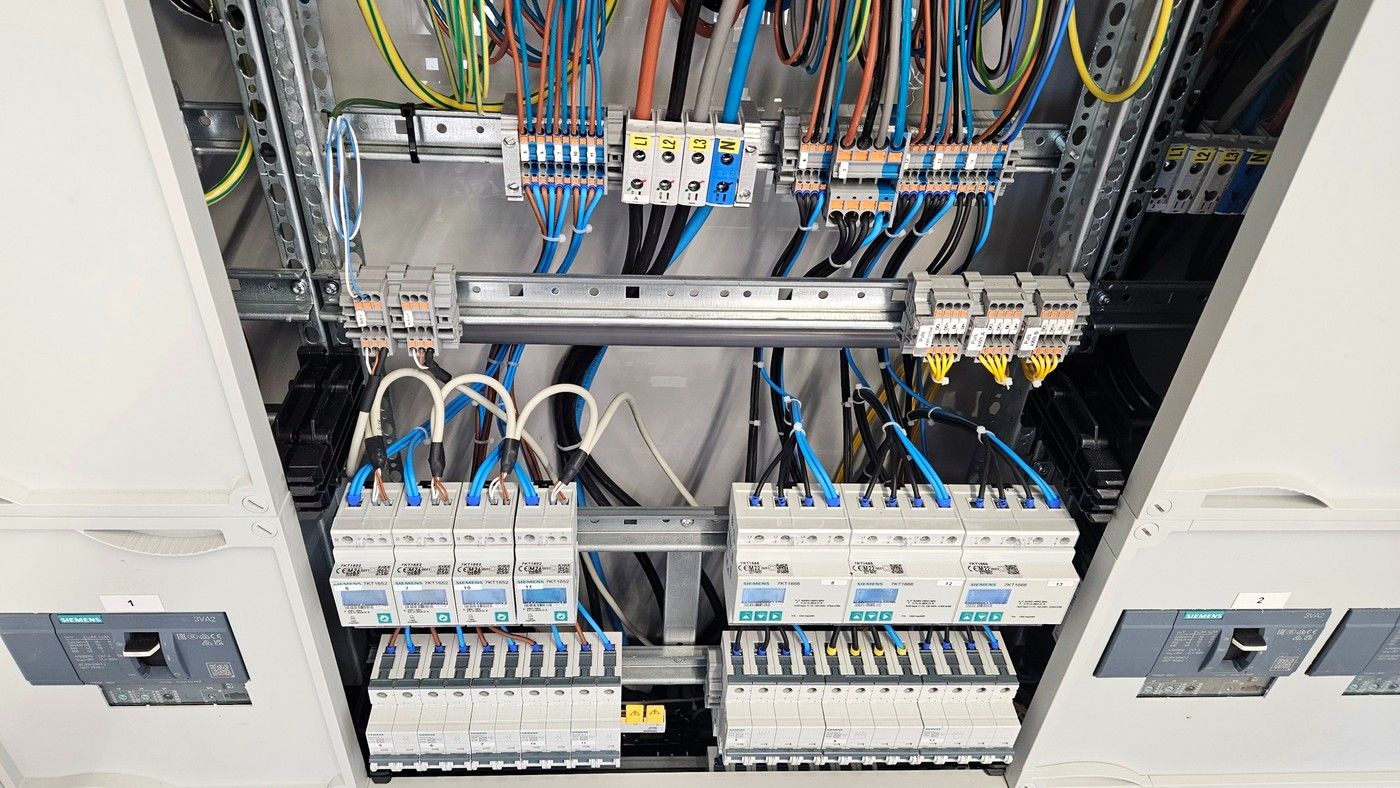

De supermarkt is een nieuwbouw. De elektrische installatie werd uitgevoerd door SPIE. In het hoofdverdeelbord zaten al tien energiemeters van Siemens: op de hoofdvoeding, de koeling, de zonnepanelen, de ventilatie en enkele andere kringen.
Moonfish wilde die meters uitlezen voor energiemonitoring en daarnaast de temperatuur bij de buitenunits op het dak opvolgen. Wij verzorgden het elektrische deel ter plaatse.
De uitdaging
Werken in een installatie die iemand anders gebouwd heeft, vraagt een goede voorbereiding. De meters waren van verschillende types. Elke meter moest een eigen adres en dezelfde communicatie-instellingen krijgen, anders kan het platform hem niet uitlezen. De voeding van de EMS-kast moest komen van een automaat die daarvoor in het hoofdbord voorzien was.
Onze aanpak

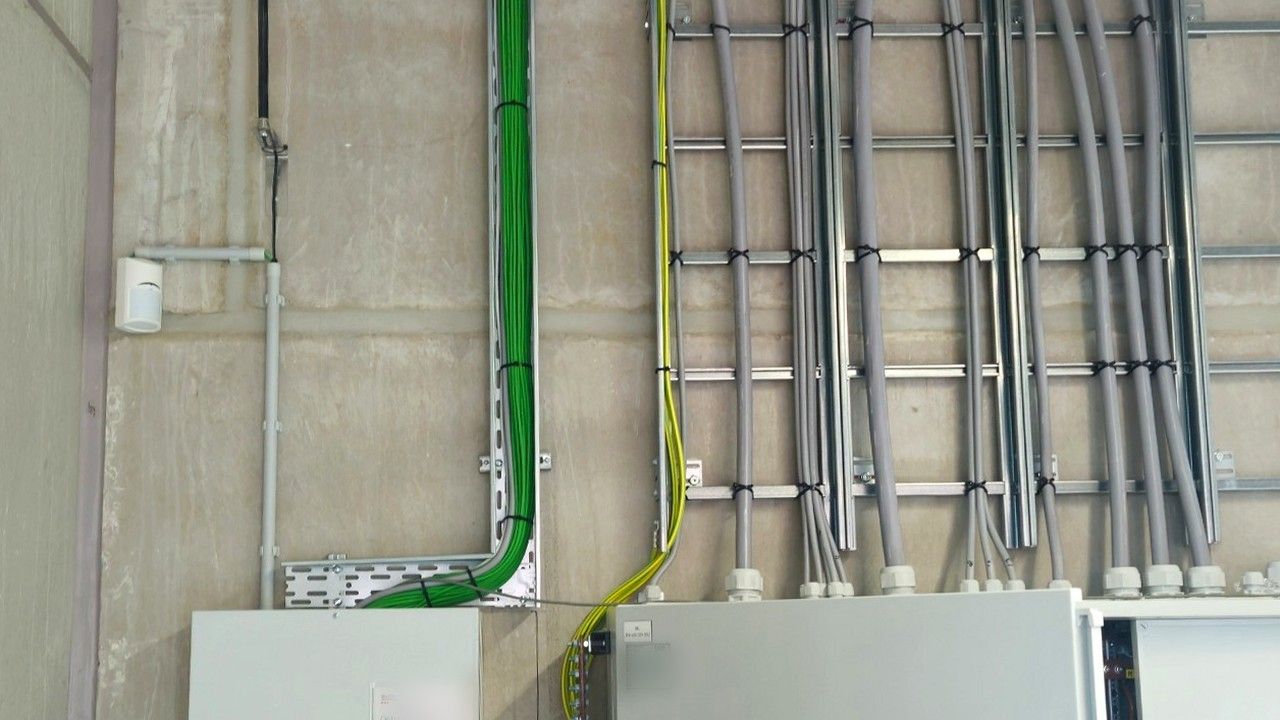

We plaatsten de EMS-kast, die Vlegel Technology vooraf bedraad had, in de technische ruimte en sloten ze aan. Daarna legden we de communicatiebus langs alle meters, stelden we elke meter in en controleerden we de instellingen. Op het dak monteerden we de sensoren. De oplevering hebben we gedocumenteerd.
Uitgevoerde werkzaamheden

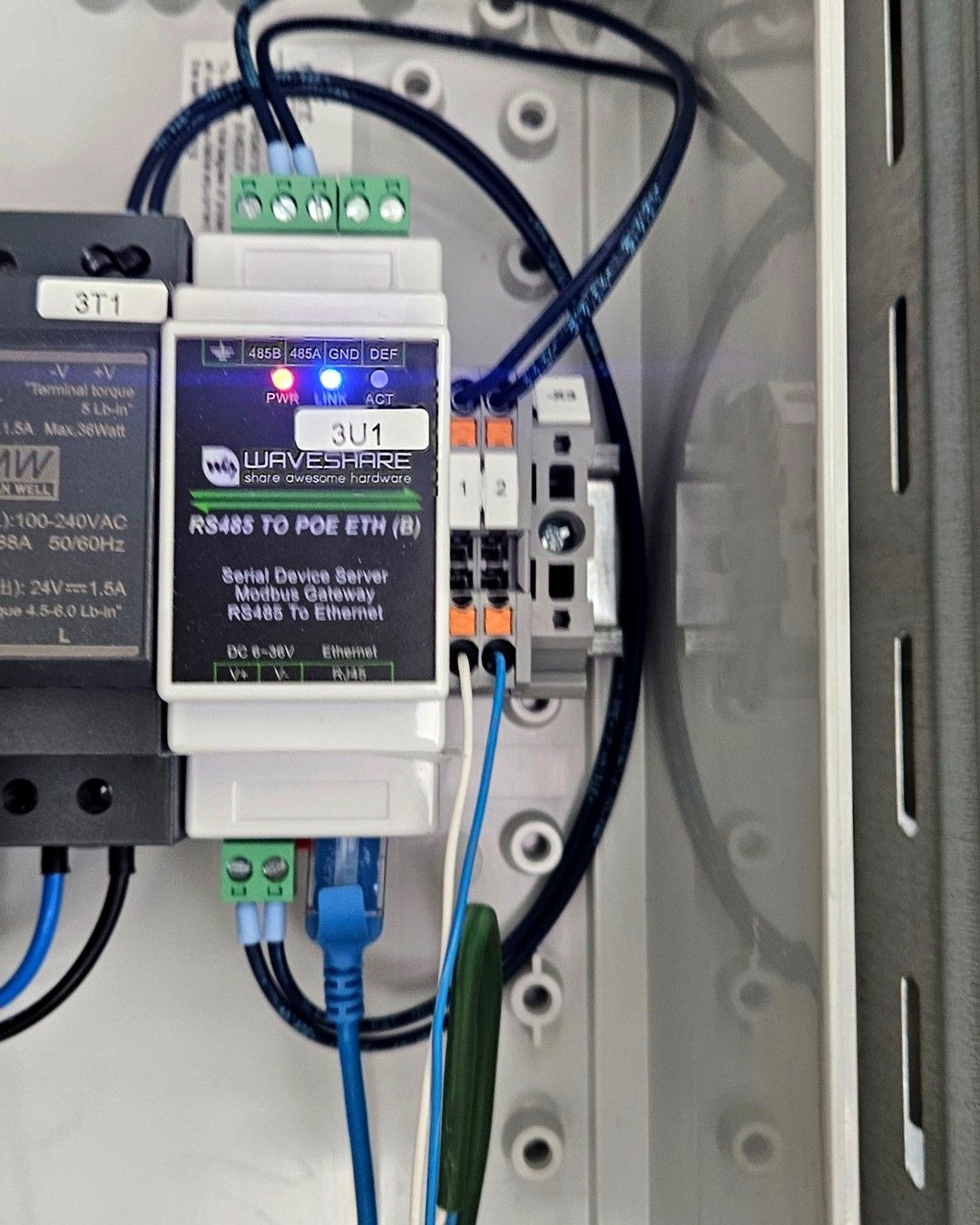

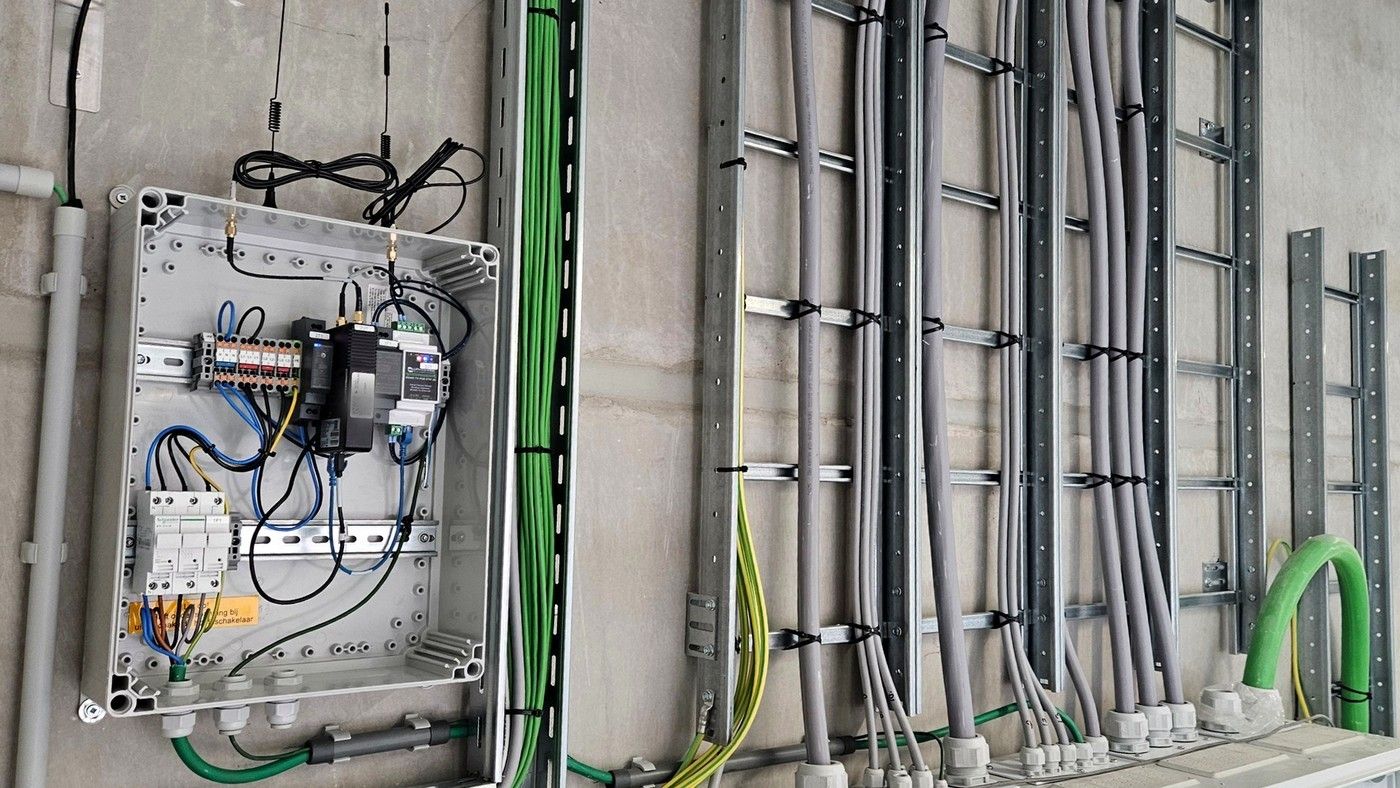

- Voorbedrade EMS-kast (gateway, 24 V-voeding en RS485-naar-ethernetomvormer) geplaatst en aangesloten in de technische ruimte
- Voeding van de EMS-kast vanaf de voorziene automaat in het hoofdbord (kabel XGB 5G2,5)

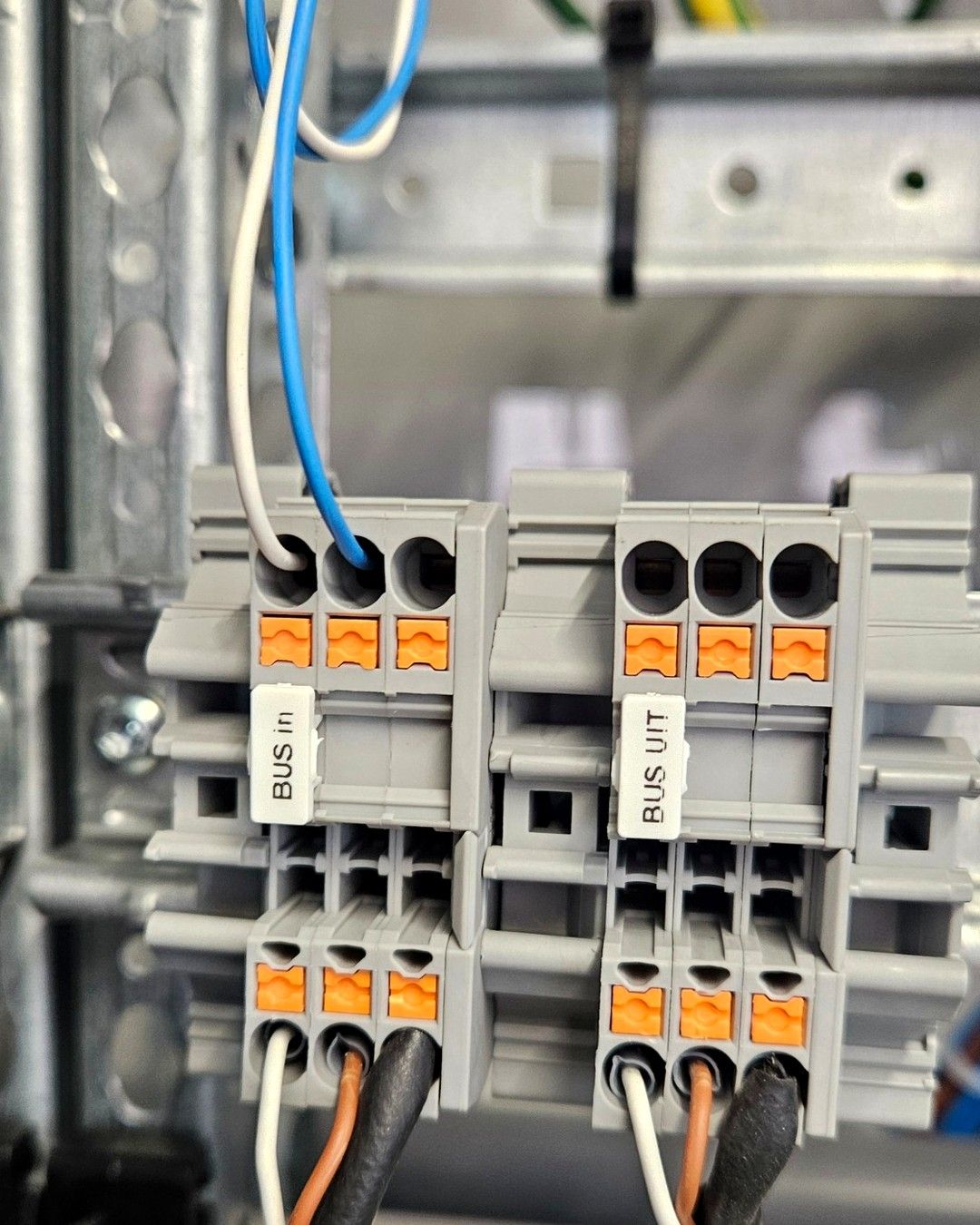

- Communicatiekabel van de EMS-kast naar de tien meters in het hoofdbord

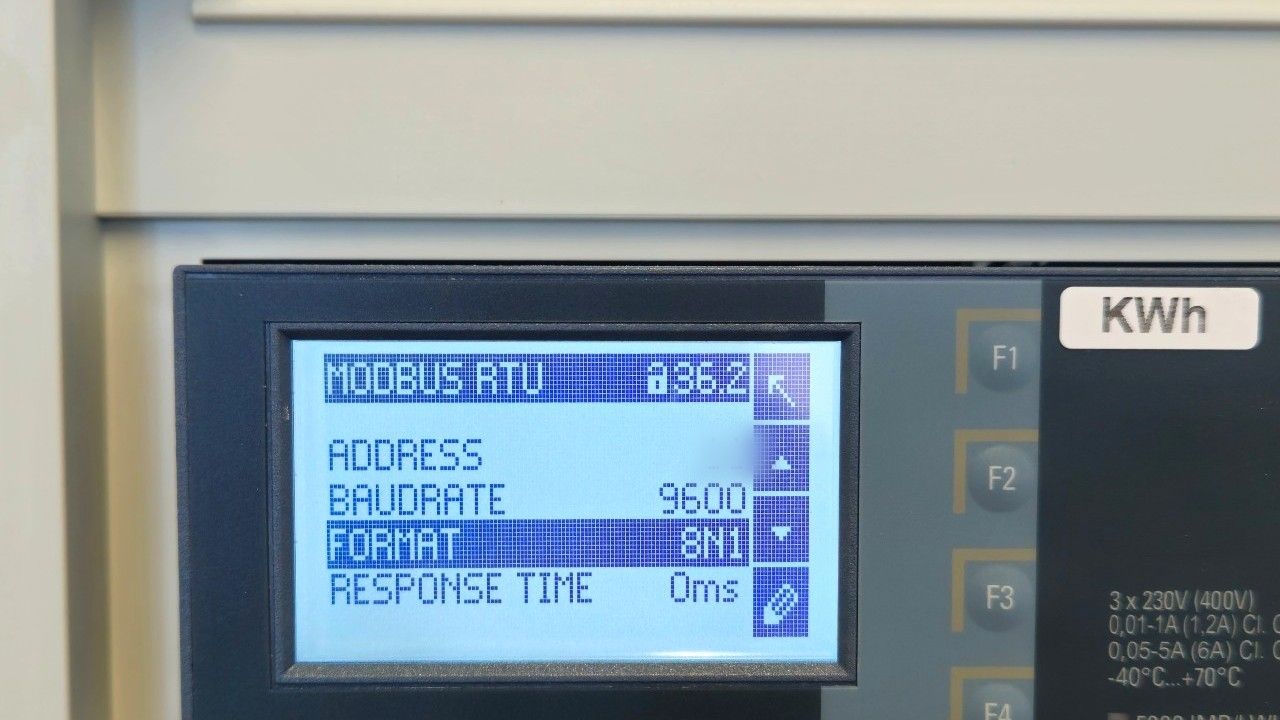

- Meters ingesteld voor Modbus RTU: per meter een uniek adres, 9600 baud, 8N1

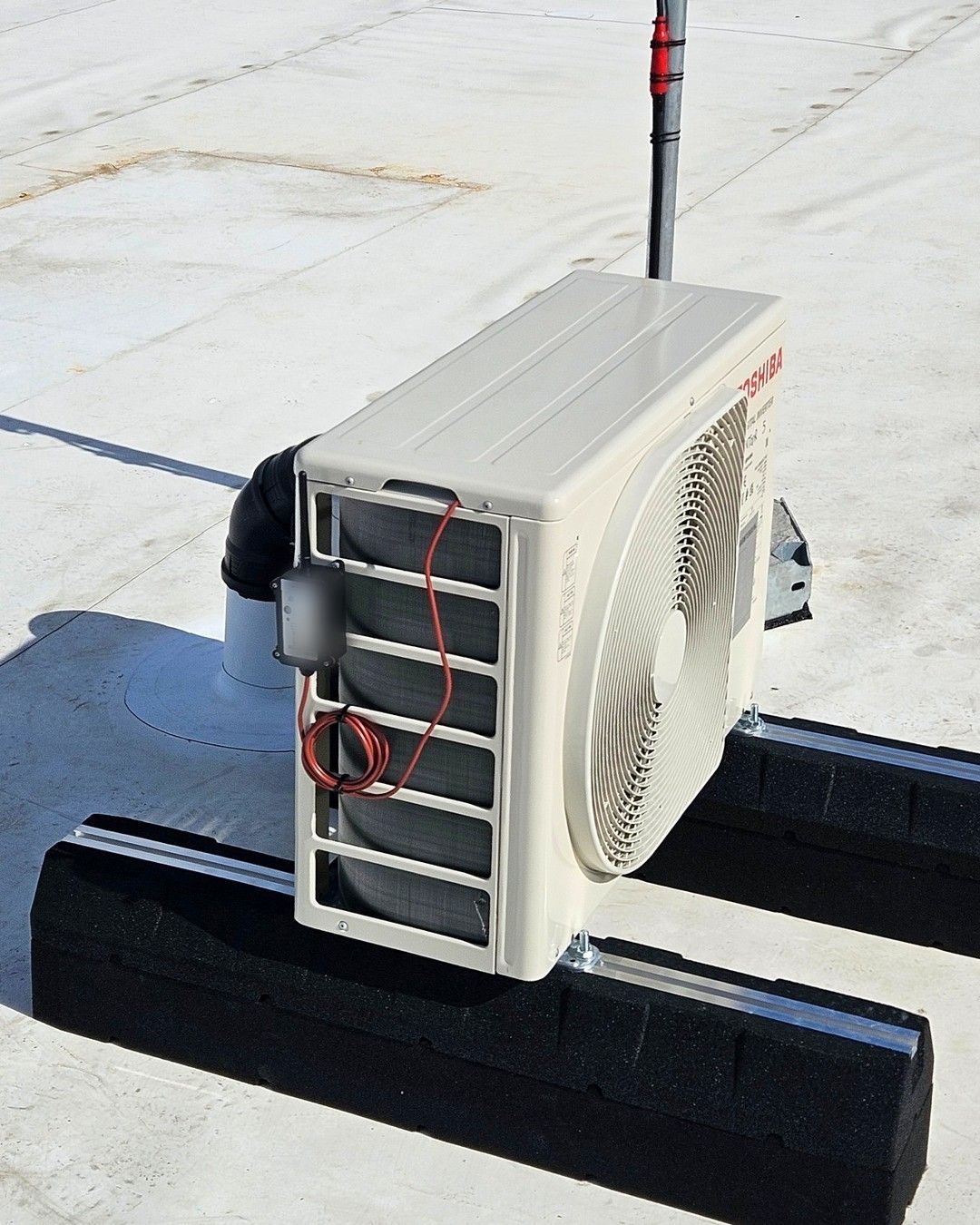

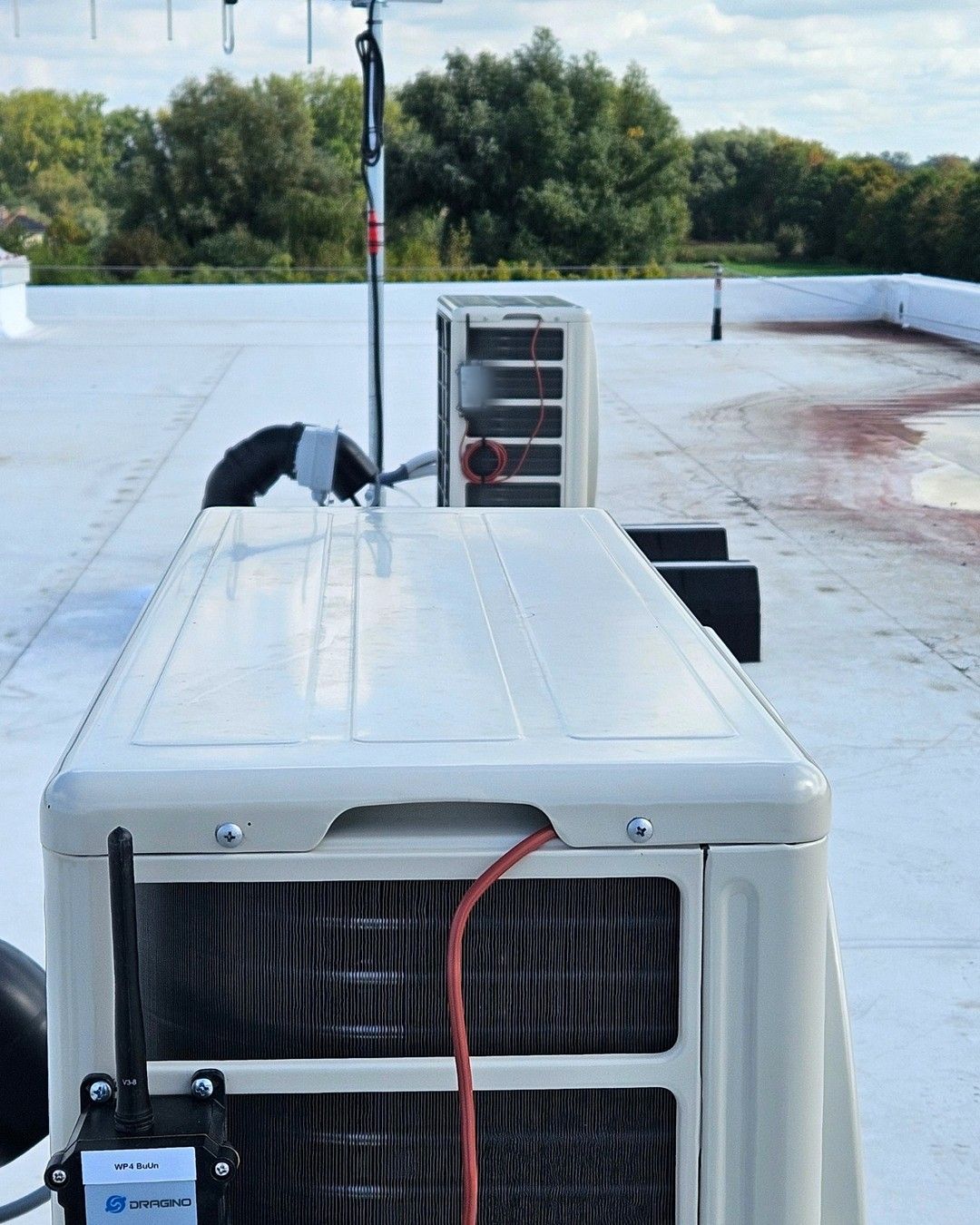

- Temperatuursensoren gemonteerd op de buitenunits op het dak
- Opleververslag, ingevulde indienststellingschecklist en een as-built schema van het EMS-gedeelte
Resultaat

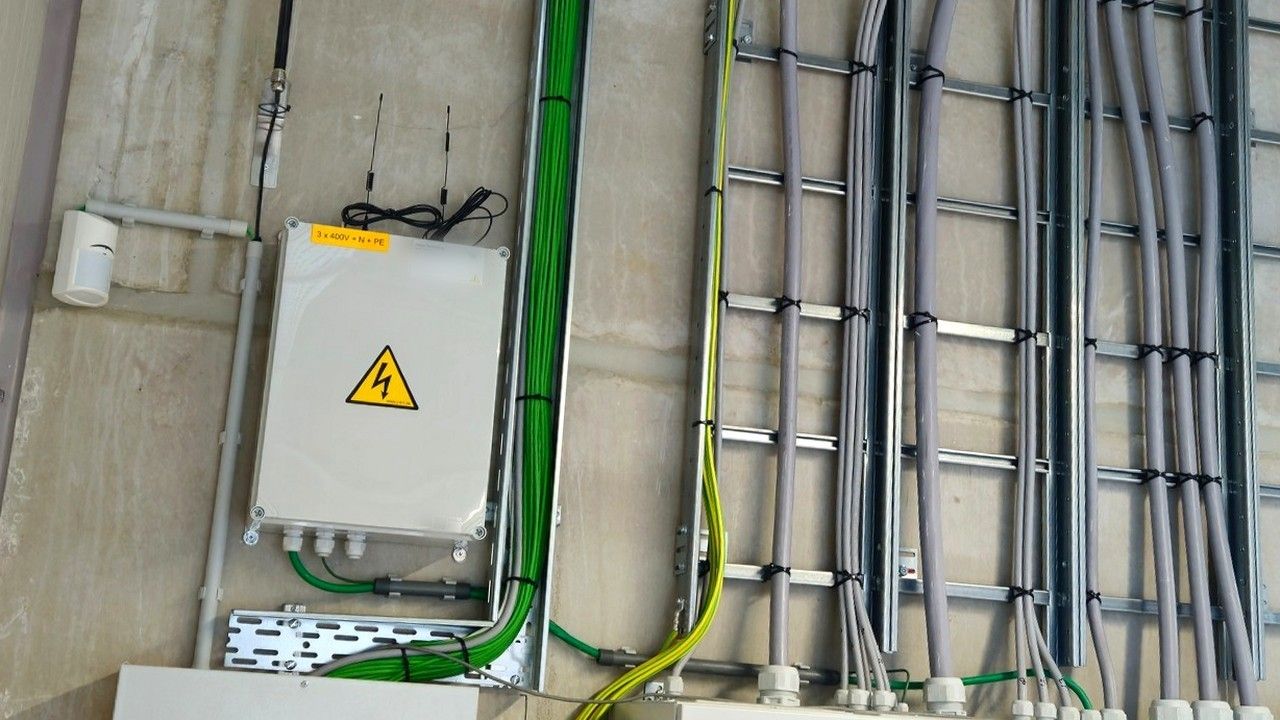

De EMS-kast hangt in de technische ruimte, aangesloten en gesloten. De communicatie naar de tien meters is gelegd en ingesteld, en de sensoren op het dak zijn gemonteerd. De installatie is opgeleverd. De oplevering is vastgelegd in een opleververslag, de ingevulde indienststellingschecklist en een as-built schema van het EMS-gedeelte. De verdere configuratie en opvolging op het platform gebeuren door Moonfish.
Wat dit voor u betekent
Zitten er al energiemeters in uw verdeelbord? Dan kunnen ze mogelijk uitgelezen worden in plaats van vervangen. Wij bekijken vooraf welke meters bruikbaar zijn en wat er nodig is om ze correct aan te sluiten op het platform.
- Locatie
- Jumbo, Dendermonde
- Opdrachtgever
- Moonfish (energiemonitoring)
- Onze rol
- Elektrische integratie ter plaatse
- Uitgevoerd
- September 2026
- Moonfish
- Meetplan, energiemonitoringplatform en opvolging van de meetdata
- Vlegel Technology
- Levering van de meetapparatuur en de vooraf bedrade EMS-kast
- Teuwen BV
- Plaatsing en aansluiting van de EMS-kast, communicatiebekabeling, instellen van de meters, montage van de sensoren en documentatie
- SPIE
- De elektrische installatie van het gebouw, inclusief de bestaande energiemeters
